齒輪各部位的名稱

發表時間:2021-12-25   網址:http://www.runjingde.cn/    編輯:一同傳動

齒輪各部位的名稱


  齒輪模數

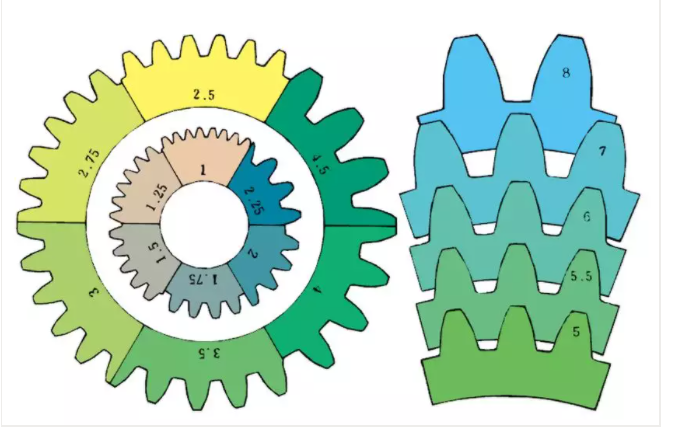

  m1、m3、m8…被稱為模數1、模數3、模數8。模數是全世界通用的稱呼,使用符號m(模數)和數字(毫米〉來表示輪齒的大小,數字越大,輪齒也越大。

  另外,在使用英制單位的國家(比如美國),使用符號(徑節)及數字(分度圓直徑為1英吋時的齒輪的輪齒數)來表示輪齒的大小。比如:DP24、DP8等。還有使用符號(周節)和數字(毫米)來表示輪齒大小的比較特殊的稱呼方法,比如CP5、CP10。

  模數乘以圓周率即可得到齒距,齒距是相鄰兩齒間的長度。

  用公式表示就是:p=圓周率 x 模數 = πm

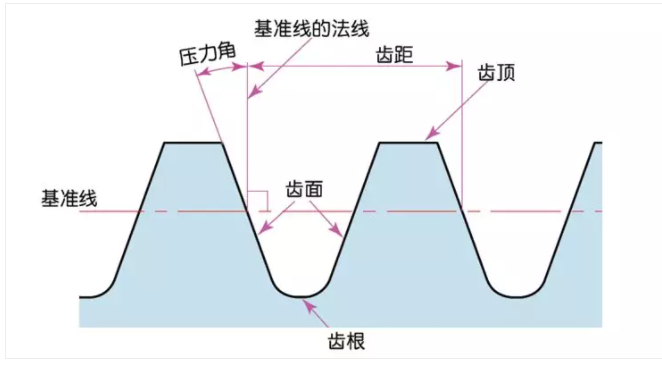

  齒輪壓力角

  壓力角是決定齒輪齒形的參數。即輪齒齒面的傾斜度。壓力角(α)一般采用20°。以前,壓力角為14.5°的齒輪曾經很普及。

  輪齒的高度由模數(m)來決定。

  全齒高 h=2.25m(=齒根高+齒頂高)

  齒頂高是從齒頂?shù)椒侄染€的高度。ha=1m。

  齒根高是從齒根到分度線的高度。hf=1.25m。



  齒輪齒厚  (s)的基準是齒距的一半。s=πm/2。

  決定齒輪大小的參數是齒輪的分度圓直徑。以分度圓為基準,才能定出齒距、齒厚、齒高、齒頂高、齒根高。

  分度圓直徑 d=zm

  齒頂圓直徑da=d+2m

  齒根圓直徑df=d-2.5m

  分度圓在實際的齒輪中是無法直接看到的,因?yàn)榉侄葓A是為了決定齒輪的大小而假設的圓。
