緊接著之前的立式滾齒機夾具，繼續跟大家分享小模數齒輪加工之常用的5種臥式滾齒夾具說明，具體分別如下。

1、以輪輻或中心孔定位的心軸夾具

用途：主要用于加工帶孔或帶輪輻的片齒輪，分為以下2種。

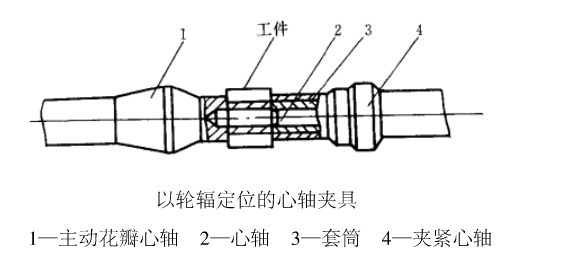

a、以輪輻定位的心軸夾具

片齒輪以輪輻定位，裝在瓣心軸上，機床上的夾緊彈簧，給于夾緊心軸上一定的夾緊力。使片齒輪壓緊在夾具上。

當工件主軸轉動時，帶動夾緊心軸轉動。

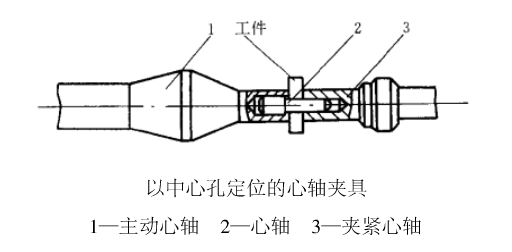

b、以中心孔定位的心軸夾具

工件裝在心軸上，靠夾緊心軸把工件緊壓在夾具上。

2、專用心軸夾具

是根據工件結構特點而設計的專用心軸。

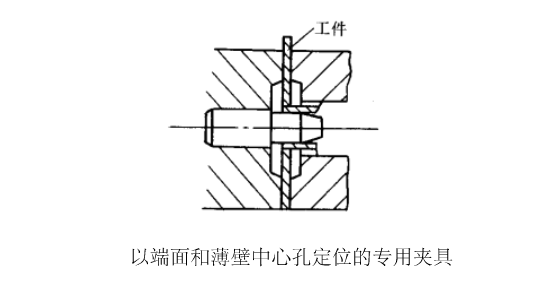

a、下圖是帶有中心薄壁孔的片狀齒輪專用夾具。

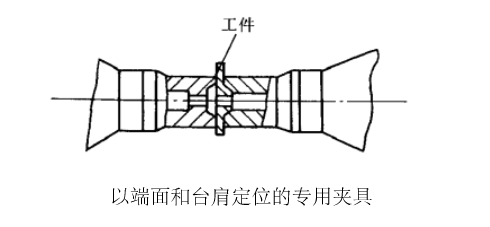

b、下圖是以臺肩和端面定位的專用夾具。

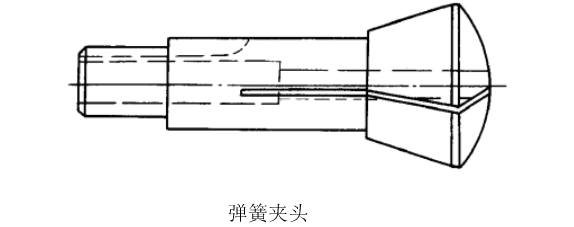

3、彈頭夾頭

彈簧夾頭定位精度高、穩定，夾緊迅速方便。

它適用于加工帶有細長軸的齒輪。

4、梅花式頂夾具

用途：根據軸齒輪的不同結構，又可分為內、外頂尖式兩種夾具，主要用于加工軸齒類零件。

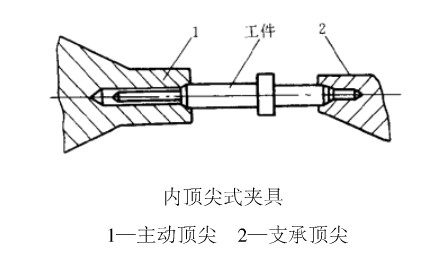

a、內頂尖式夾具

這種頂尖裝夾方便、結構簡單，但制造困難。

用途：用于夾緊帶有軸肩的軸齒輪。

主動頂尖1是帶孔和內錐面有梅花形槽的內頂尖，支承頂尖2不帶梅花形槽。其工作原理同外頂尖式夾具。

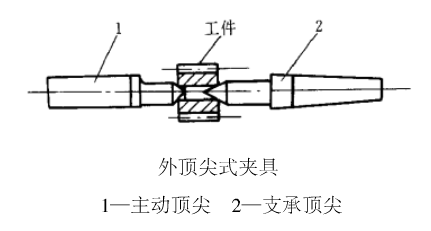

b、外頂尖式夾具

這種夾具裝夾方便，結構簡單，但定位孔口易產生毛刺。

用途：用于夾緊帶中心孔的軸齒輪。

主動頂尖1的端部有梅花形槽，支承頂尖2的端部是帶60°頂角的錐體。通過機床的夾緊彈簧，使頂尖向工件施加軸向壓力。

主動頂尖轉動時，靠梅花形端部帶動工件轉動。

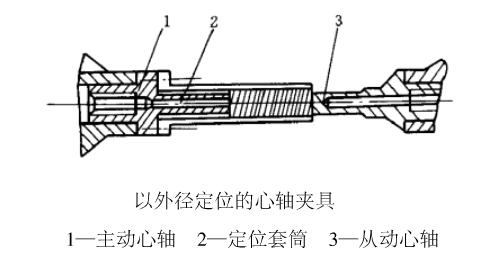

5、以外徑定位的心軸夾具

主動心軸1裝在可調整法蘭盤上，工件放在定位套筒2內，定位套筒裝在主動心軸上，從動心軸靠機床的彈簧力壓緊工件，主動心軸轉動時帶動從動心軸轉動。

以上就是小模數齒輪加工之常用的5種臥式滾齒夾具的相關說明，供參考了解，如有更多疑問或相關需求，可向一同齒輪廠家免費咨詢。
