ug齒輪畫法(供參考了解)

發表時間:2020-04-16   網址:http://www.runjingde.cn/    編輯:一同傳動

ug齒輪畫法如下供參考了解,如有不清楚的地方或相關加工需求,可向一同廠家免費咨詢。

以下ug畫斜齒輪的方法,供大家參考了解。齒數<41,大于41的更好畫的。

打開工具-表達式,輸入?yún)?shù)。

確定后打開規律曲線,在出現的規律函數對話框中點擊根據方程,依次確定X、Y、Z的參數表達式,什么都別改,一直點確定。

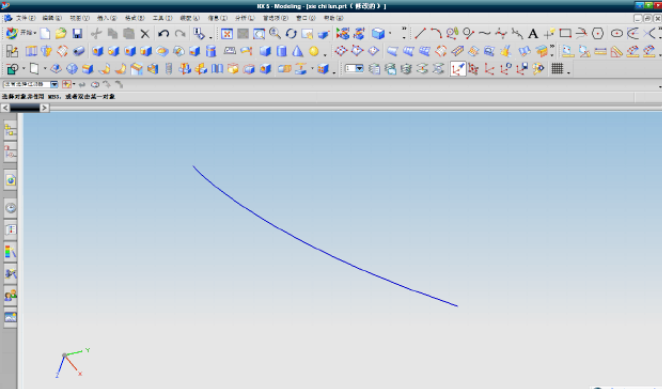

到最后確定基點和坐標系的方位也確定就好,得到的漸開線如下圖。

漸開線

打開基本曲線,點擊圓,依次畫出齒頂圓、基圓。

圓心為原點,輸入直徑時可分別直接輸入da、d,因?yàn)樵诒磉_(dá)式里以有他們的方程。

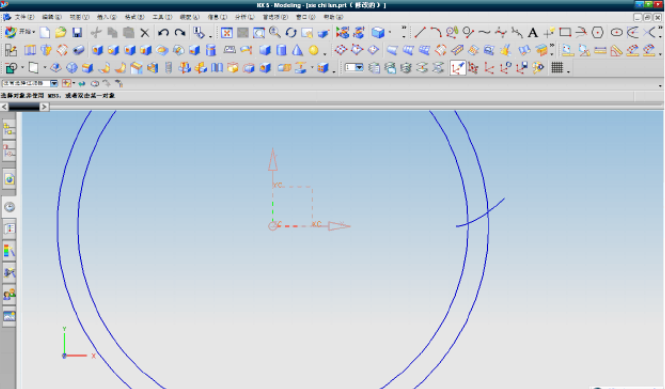

基圓與齒頂圓個圓

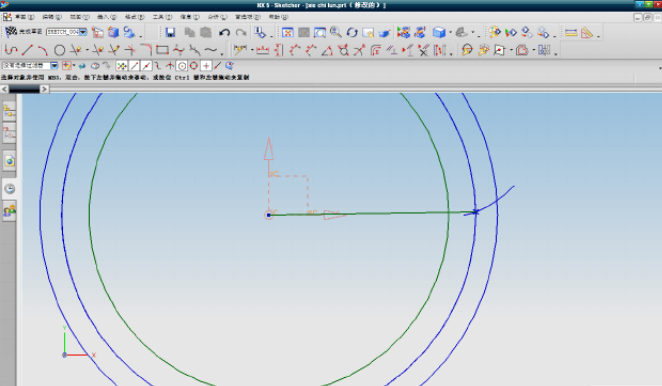

進入草圖環境,以xy面為基準面。建立草圖。以遠點為圓心畫齒根圓,接著以漸開線與基圓的交點和基圓圓心兩個點畫一條直線。

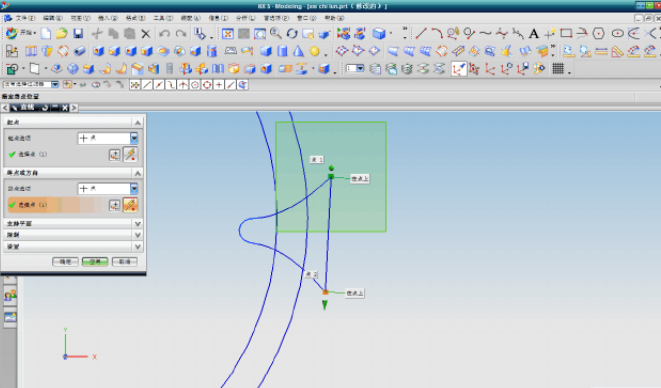

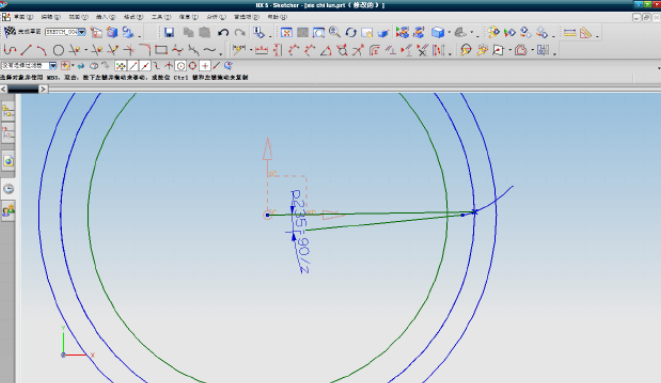

畫一條直線,以漸開線的端點為起點,并約束兩條直線間的度數為90/Z如圖。

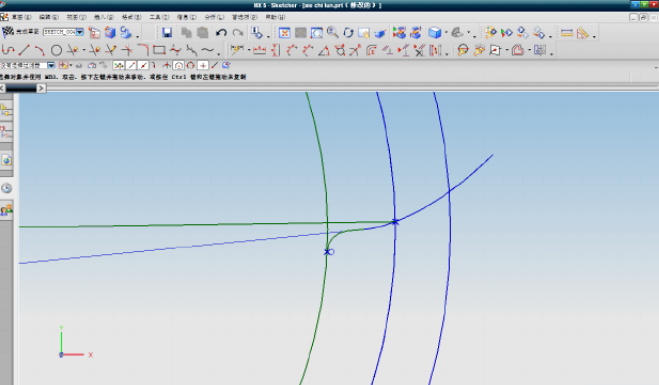

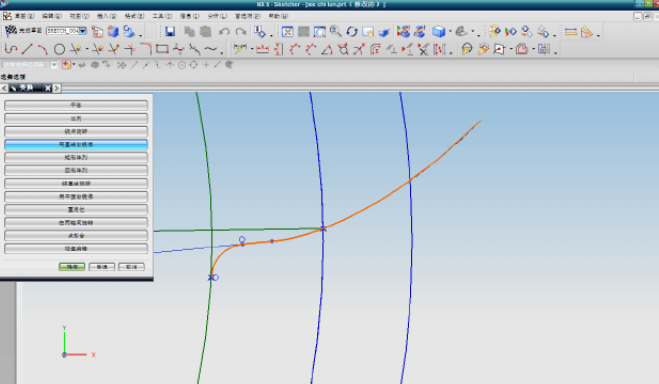

點擊導圓角,選擇上一步畫的直線和齒根圓,圓角半徑輸入r,如圖。

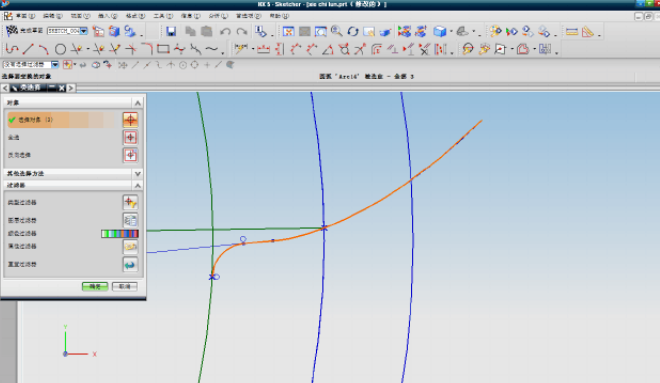

點擊編輯里的變換(ctrl+T快捷鍵),選擇曲線,如下圖(黃色的線)。

點擊確定,再點擊用直線做鏡像。

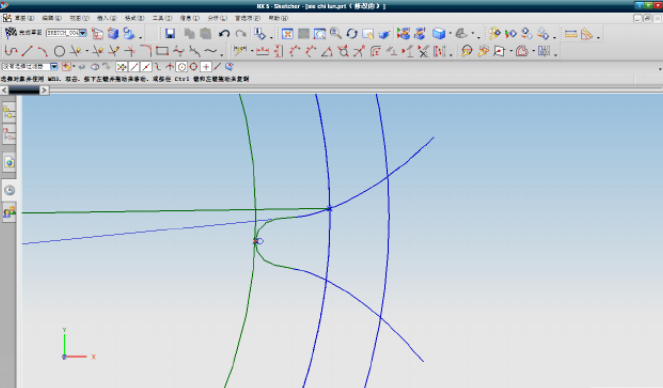

選擇兩點,然后選擇圓角也齒根圓的交點和基圓圓心。點擊復制,結果如圖。

刪除多余曲線,然后退出草圖環境。如下圖。

用直線連接漸開線的兩個端點,如圖。

下面開始畫螺旋線。打開曲線里的螺旋線。

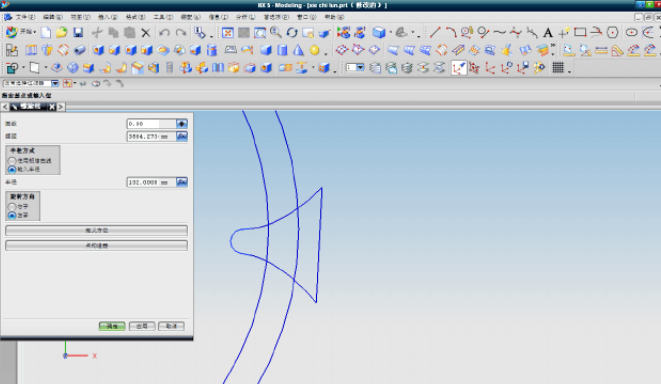

在圈數中輸入0.8,因?yàn)槲业凝X厚是200多較大,所以選0.8,如果大家畫的小可以選小些,螺距中輸入P。半徑為da/2。確定后如圖。

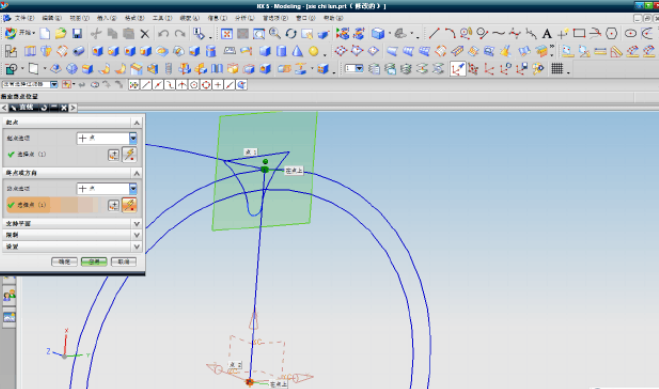

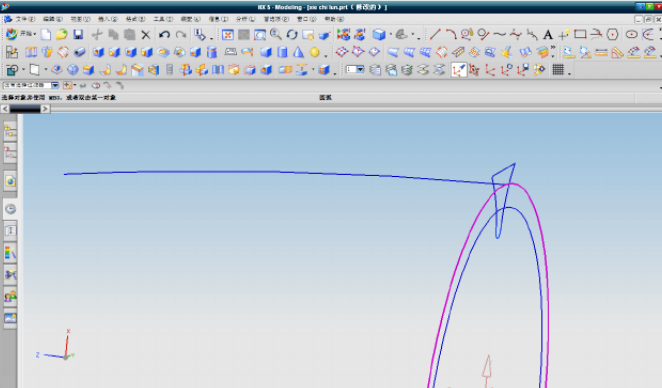

用直線連接螺旋線與齒頂圓的交點和圓心,如圖。

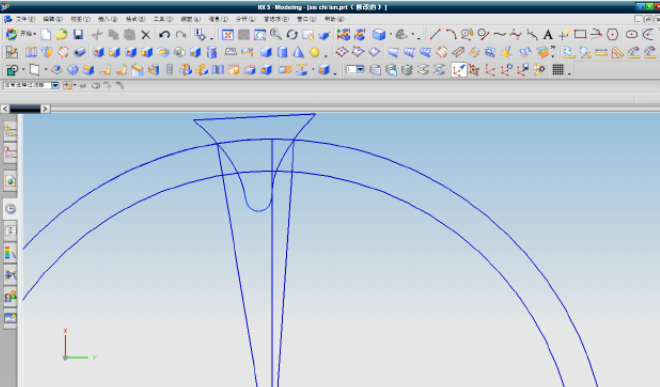

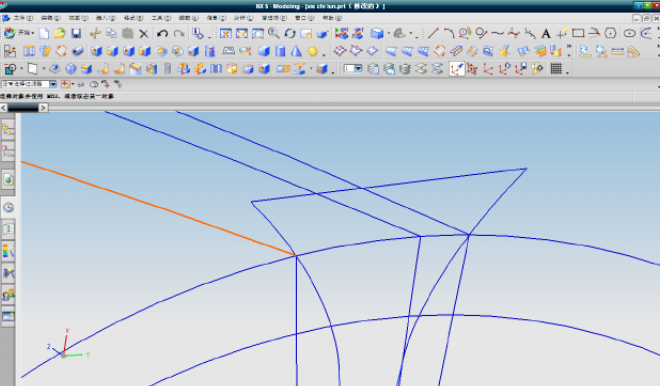

用直線分別連接漸開線與齒頂圓的交點和圓心,如圖。

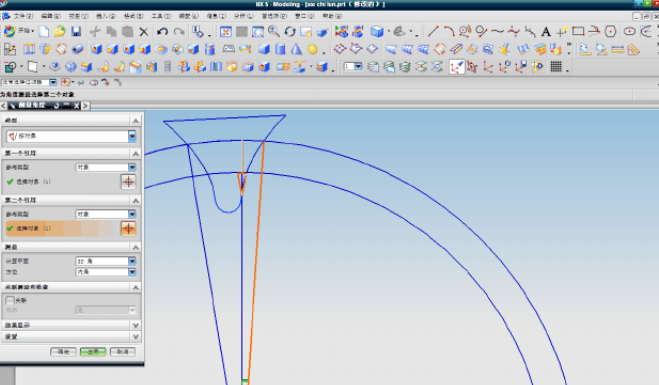

用分析里的測量角度工具分別量出,中間直線與兩邊直線間的角度,并記下來。

角度為3.7122。

角度9.3286。

選擇剛剛畫好的螺旋線,點擊變換里的繞點旋轉,在點的對話框中旋轉圓心,角度中輸入3.7122,點擊復制。結果如圖所示。

同樣的方法變換螺旋線,角度為—9.3286結果如圖所示。

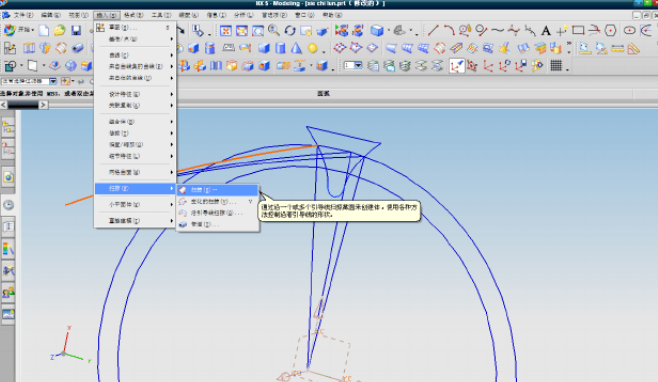

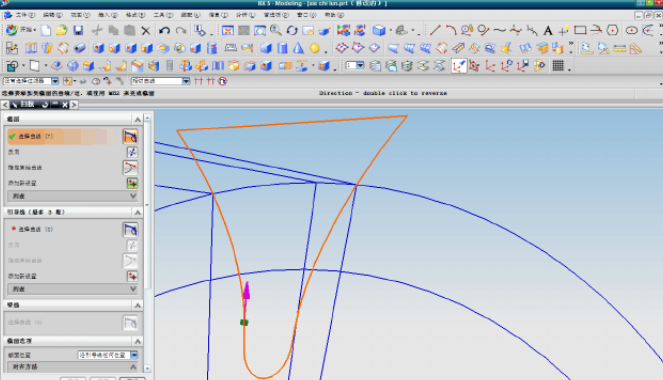

選擇插入、掃略、掃略。如圖。

選擇截面曲線如圖(黃色的曲線)。

引導曲線為三條螺旋線。單擊確定后,如圖所示。

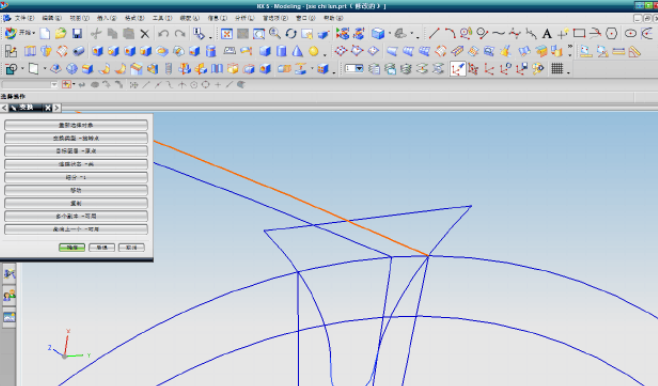

選擇掃略的特征,再選擇變換里的繞點旋轉。如圖。

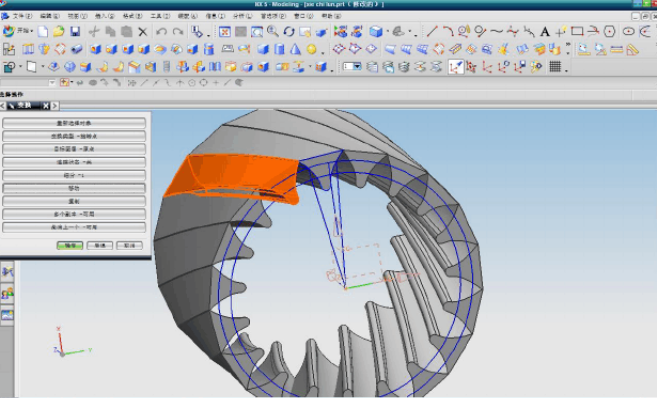

以圓心做為旋轉中心,角度中輸入360/z,確定后后一直點擊復制,結果如圖。

創建圓柱,以遠點為圓心,直徑為da高度270如圖。

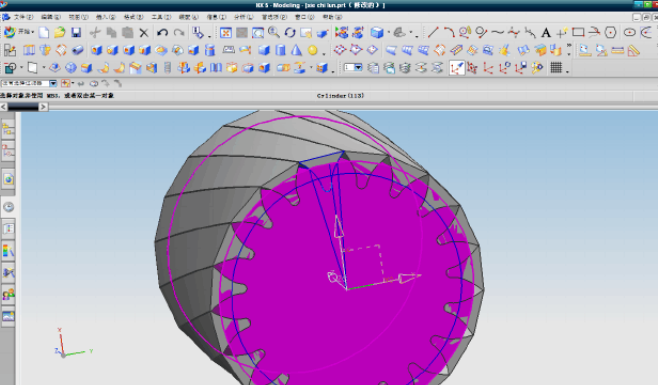

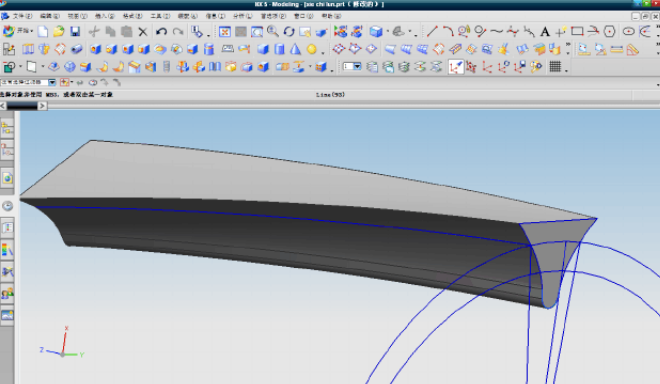

求差,圓柱為目標體,復制的特征為共具體,最終畫出的齒輪結果如圖。

以上ug齒輪畫法包括但不僅限于,如有更新恕不另行通知!
